如何根据洁净室设备线缆数量选择无尘拖链？文伊科技参数对照表一文看懂

别只盯着拖链尺寸，线缆数量才是选型关键

很多洁净室工程师在选无尘拖链时，第一反应是“我的设备空间多大，就选多大的拖链”，结果装上之后不是卡线、磨损，就是拖链寿命大打折扣。其实，真正决定拖链型号的核心参数，是你塞进去的线缆数量、直径和种类。

我见过太多人在这里踩坑：凭感觉留点余量，结果用了半年就出现线缆表皮破损，洁净室直接报警。今天，我就用文伊科技实际选型流程，手把手教你如何根据线缆数量，一步到位选对无尘拖链。

先理清线缆，别把“差不多”当标准

选型的第一步，不是去翻产品手册，而是把你的设备线缆全部理一遍。文伊科技的工程师一定会让你填一张《无尘拖链选项填表》，其中最关键的就是线缆清单。

你需要记录：

• 线缆数量：动力线、信号线、气管、光纤等，一根都不能少。
• 线缆外径：这里要小心，不是导体直径，而是包含绝缘层、屏蔽层、护套后的最大外径。多根线缆并排时，还要考虑它们之间的安全间隙，一般每根线缆之间至少留出直径10%的间距。
• 最小弯曲半径：每根线缆都有自己允许的弯曲半径，拖链的弯曲半径必须大于所有线缆中最大的那个，否则线缆会被折死。
• 接头尺寸：很多人忽略这点，结果拖链内宽够了，接头却穿不过去。文伊填表要求提供线缆两端的成品接头尺寸和照片，就是为了避免这种尴尬。
• 线缆重量与排列：重线放两端，轻线放中间，保持拖链内负载平衡，防止侧倾。

再用参数对照表，告别“凭感觉”选型

当你把所有线缆数据整理好，就轮到文伊科技的参数对照表上场了。这个对照表不是简单的“几根线配多大拖链”，而是综合了内宽、内高、弯曲半径、行程、安装方式等一系列变量。

文伊的选型逻辑是这样的：

1. 根据线缆总截面积（数量×单根截面积）和排列方式，计算出所需拖链的最小内宽和内高。通常，线缆总截面积不应超过拖链内部截面积的40%，预留空间给线缆移动和散热。
2. 结合最长行程，确定是否需要加装支撑板或导向槽。文伊的长行程支撑方案，会在参数对照表中直接给出推荐结构。
3. 针对洁净室环境，还要选择防静电、阻燃、低发尘的材质系列。文伊提供白色/黑色、防静电、阻燃、可打开式、通孔式等多种选项，直接在对照表中匹配。
4. 最后，根据安装方式（侧装、U装、∩装等）微调拖链类型和固定端结构。

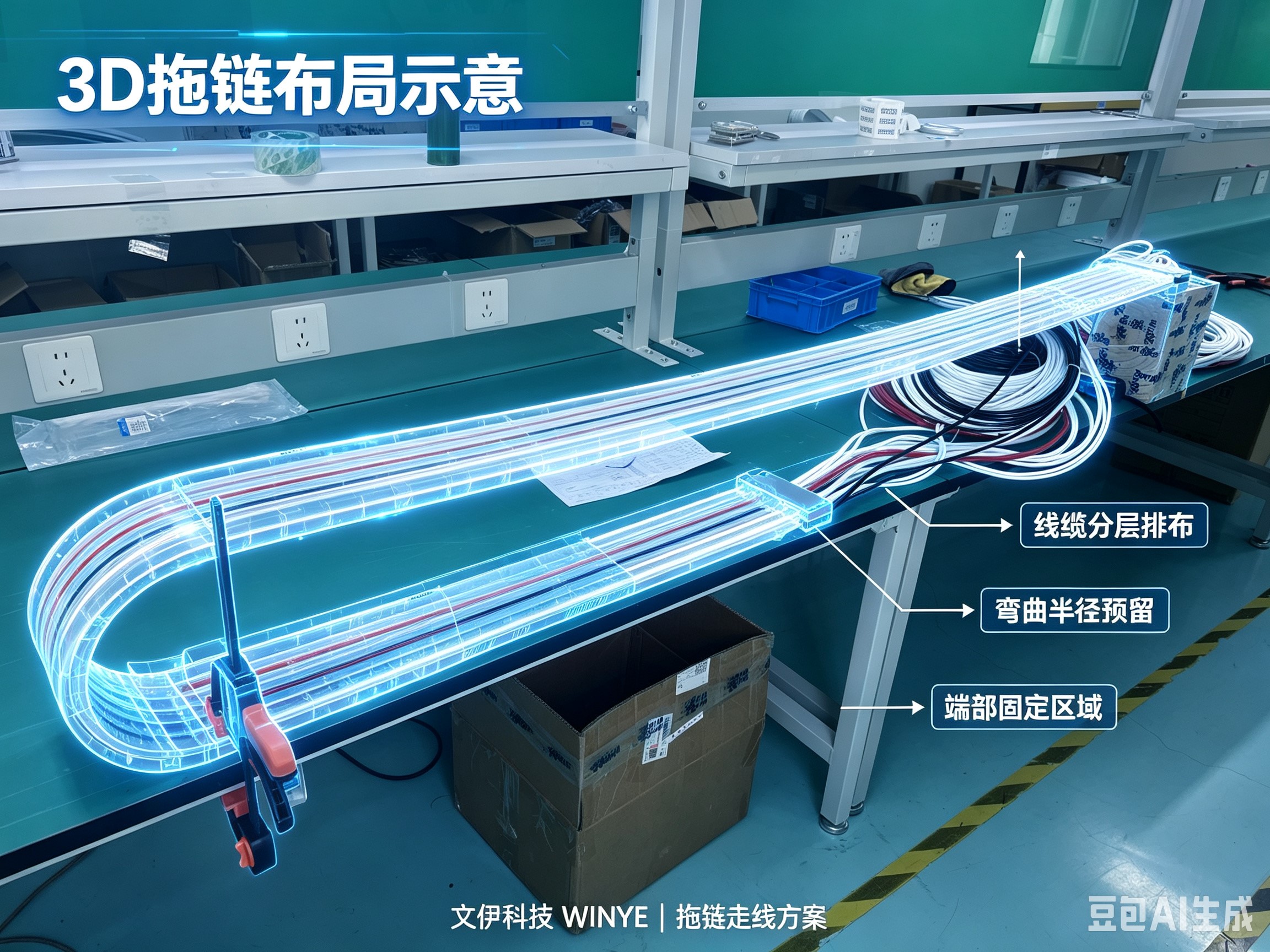

你不需要自己计算，文伊的工程师会根据你提供的表格数据，输出选型结果、二维图纸和3D空间模拟，甚至能帮你排查管线干涉。

避坑提醒：这些细节最容易翻车

即使有了参数对照表，实际操作中还是有几个高频错误点，提前知道能省下你大把调试时间：

• “我把线缆塞满刚好”——千万别！拖链运动时，线缆之间会相互摩擦，必须有足够的活动空间。文伊的建议是填充率不超过40%，如果空间紧张，宁可适当放大拖链一号。
• “弯曲半径按线缆最小的来”——错，应该按线缆中最大的弯曲半径来选拖链，否则最粗的那根线会先报废。
• “接头能穿过去就行，不用留余量”——接头在拖链内部移动时，可能会卡在分隔片或转角处，文伊的图纸会模拟接头运动轨迹，确保全程无干涉。
• “安装随便固定一下，反正拖链自己会动”——拖链两端必须严格按图纸固定，尤其是移动端，如果固定方式不对，会导致拖链扭曲、甩动，甚至脱轨。文伊会提供详细的安装指导，支持远程或现场协助。

选型实例：从线缆到型号的完整推演

假设你有一台洁净室内的搬运机器人，需要拖链保护线缆：

• 动力线：4根，外径8mm
• 信号线：6根，外径5mm
• 气管：1根，外径10mm
• 最小弯曲半径：100mm（由气管决定）
• 行程：800mm，侧装，无支撑

把这些数据交给文伊，参数对照表会快速锁定：内宽≥65mm，内高≥25mm，弯曲半径≥100mm，且因行程超过拖链自身承载，需加装尼龙导向槽。最终推荐型号可能是文伊的WY-EC系列防静电可打开式拖链，并给出具体安装图纸。

整个过程，你只需要提供准确数据，剩下的计算和验证全由文伊完成，避免了自己试错带来的时间和金钱浪费。

总结：选拖链，先数线，再套表

看到这里，你应该明白：选无尘拖链的核心不是“多大”，而是“装多少”。先理清所有线缆的数量、直径、弯曲半径和接头，再通过文伊科技的参数对照表进行匹配，就能得到可靠、耐用的方案。如果觉得手动整理太麻烦，直接联系文伊，他们会发给你标准填表模板，并一路跟到安装调试。

觉得有用，欢迎点赞收藏，方便下次直接对照流程。如果身边有同事还在为拖链选型头疼，把这篇转给他，少走弯路。
