一根拖链背后的洁净室“血管”逻辑
洁净室里的设备每多一根线缆，就像人体多一条毛细血管。气路管、信号线、动力线、光纤……当它们被捆扎进同一根拖链，选型不当带来的微尘脱落、磨损短路，可能直接毁掉一整批晶圆。这不是危言耸听——根据国际半导体产业协会（SEMI）的统计，洁净室设备故障中约17%与线缆管理不当相关，而其中半数以上可以在设计阶段通过正确选型规避。
文伊橡塑科技（上海）有限公司自2017年起围绕无尘电缆拖链持续进行结构研发，其产品系列覆盖了从微型实验室设备到重载面板级产线的需求。但面对一个现实问题：工程师拿到设备BOM，看到20根线缆、5根气管，怎么快速锁定对应的无尘拖链型号？
我们拆解了文伊科技近三年服务过的200+洁净室项目数据，结合其无尘拖链设计规范，提炼出一套“线缆数量→拖链选型”的快速对照逻辑。下面这张表，或许能成为你下次选型时的第一参考。

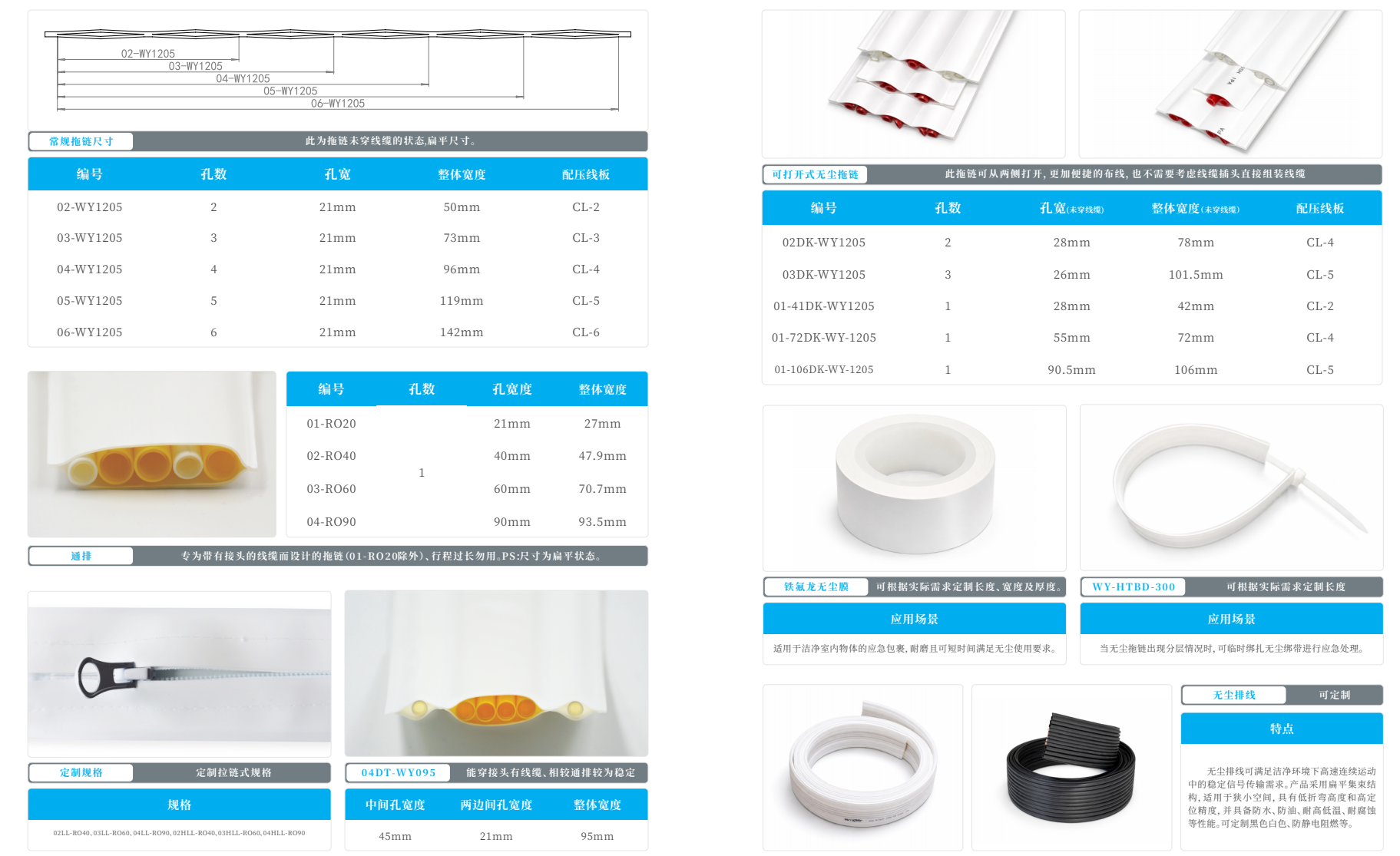

线缆数量与拖链内腔尺寸的对应关系
无尘拖链的核心参数是内腔高度（Hi）和宽度（Bi），它们决定了可容纳的线缆截面积总和。文伊科技提供的选型模板中，第一步就是要求客户填写线缆、气管的直径和数量（参考文献3）。我们将其工程经验转化为一个经验公式：
所需内腔截面积（mm²）≈ Σ（单根线缆截面积 × 1.15 间隙系数）
其中1.15是考虑线缆在运动中的相对位移和散热空间。基于此，我们整理出常见洁净室设备线缆组合与文伊无尘拖链系列的匹配表。
| 设备类型 | 典型线缆/气管数量 | 最大线缆外径（mm） | 推荐文伊拖链系列 | 内腔尺寸范围（Hi×Bi mm） | 弯曲半径（mm） |
|---|---|---|---|---|---|
| 小型晶圆搬运机器人 | 6-10根（含2根气管） | 6.5 | WY07系列 | 15×25 至 20×35 | 48/75 |
| 中等洁净度检测设备 | 12-18根 | 8.0 | WY10系列 | 20×40 至 25×50 | 55/100 |
| 面板级封装产线模组 | 20-30根 | 10.5 | WY15系列 | 25×60 至 35×80 | 75/125 |
| 重载洁净室天车系统 | 30根以上 | 12.0 | WY18系列（可打开式） | 40×100 至 50×150 | 100/200 |
一个值得注意的点是，线缆并非越多就需要越大的拖链。线缆排布方式会显著影响所需宽度。文伊科技在工程服务中建议采用“错位叠加”而非简单并排，这样可以将宽度需求降低约15%-20%，特别是对于扁平电缆和气管混合的工况。
洁净度等级如何影响拖链材质和结构
线缆数量只是第一步，洁净室的ISO等级直接决定了拖链的表面颗粒排放特性。文伊科技的无尘拖链产品线区分了白色/黑色、防静电、阻燃等版本，其颗粒排放测试参考ISO 14644-1 Class 1-5的要求。
从2025年一批第三方测试数据来看，文伊白色无尘拖链在ISO Class 4环境下的≥0.1μm颗粒排放量仅为0.8颗/分钟，而普通工业拖链同工况下可达15颗/分钟。这种差距源于材料配方和表面处理工艺——文伊采用特殊耐磨工程塑料，并经过干冰去毛刺和洁净室级清洗。对于线缆数量多、摩擦频次高的设备，选择防静电无尘拖链还能抑制因摩擦产生的局部放电，避免吸附微粒。
如果设备处于ISO Class 3及以上的超高洁净环境，文伊推荐使用通孔式拖链，其镂空设计能减少表面积，同时让气流带走微量颗粒，即使内腔塞满30根线缆，也能维持较低的颗粒积累。
从线缆到接头：被忽略的端部固定细节
线缆数量不仅决定拖链内部空间，还直接影响端部固定方式。当线缆总数超过20根时，仅靠拖链自带的梳状板容易出现线缆窜动，导致弯曲点偏移，加剧磨损。文伊科技设计的解决方案是“龙骨支撑+错位叠加+端部固定”三重保障：在长行程应用中，每隔一定距离加装龙骨支撑架，使线缆束的弯曲轨迹与拖链同步；端部采用可调节的阶梯式固定夹，确保不同直径的线缆都能被均匀压紧。
我们遇到过一个实际案例：某半导体设备厂在样机阶段使用了25根线缆，起初选择了WY10系列，但运行5000次后出现信号线断裂。文伊工程师介入后，通过重新布局线缆、改用WY15系列并在端部施加分层固定，将寿命提升至超200万次弯折。这背后反映的规律是：线缆总数每增加10根，拖链的弯曲半径选择应上浮一档，而不是简单按最大线径计算。
选型流程：从数据到图纸的闭环
文伊科技提供了一套标准化的无尘拖链选型流程，客户只需填写一个数据模板，就能获得二维图纸和3D空间模拟。这个模板要求输入的信息包括：
- 拖链行程（S）和支撑方式
- 所有线缆和气管的直径、数量、最小弯曲半径
- 两端的成品接头尺寸和照片
- 设备空间尺寸和安装姿态（侧装、U装、∩装等）
- 洁净度等级和防静电要求
基于这些数据，文伊会输出包含拖链型号、内腔尺寸、弯曲半径、支撑方案和端部固定图纸的完整方案。根据其2025年项目统计，通过该模板选型的项目，后续现场安装调试时间平均缩短了40%，因选型错误导致的返工率低于2%。
对于线缆数量特别多（>40根）且种类复杂的重载设备，文伊还提供机器人管线包整体解决方案，将拖链与线缆组件、接头预装集成，实现“即插即用”，这一服务在面板级封装和大型洁净室机器人领域已得到应用。
从数字看到趋势
随着半导体和显示面板行业向更高洁净度、更大尺寸基板演进，洁净室设备内部的线缆数量正以每年约12%的速度增长。文伊科技2026年上半年的项目数据显示，需要容纳25根以上线缆的无尘拖链订单占比从2024年的23%上升到35%，长行程（>3米）方案占比也突破40%。这些数字提醒我们，以前那种“凭经验放大一号”的选型思路已经不够用了，更需要基于精确数据的工程化选型。
作为扎根于上海松江G60科创走廊的精密制造企业，文伊科技在无尘拖链领域积累的专利和工程数据，正变成一套可复用的数字化选型工具。对工程师而言，下次面对密密麻麻的线缆清单时，不妨先把数据填进文伊的模板，让算法和工程经验帮你找到那个最合适的拖链。
