机器人管线包选购终极指南：5个关键指标帮你筛选优质供应商，避免无尘拖链发尘量超标

开篇：别再让管线包成为产线停机的定时炸弹

做机器人集成多年，我最怕听到两件事：一是客户说“示教没问题，一跑自动就断线”，二是“无尘车间发尘量超标，被质量部打了回来”。这些问题背后，十有八九都指向了同一个被低估的环节——机器人管线包。

很多工程师选型时只看价格和外观，觉得“波纹管套上就行”，结果线缆几个月就磨损短路，或者拖链在洁净室哗哗掉粉。今天这篇指南，我结合文伊橡塑科技（上海）有限公司在无尘拖链和管线包领域多年的工程经验，以及我在现场踩过的坑，把选购、对比、避坑和维护的核心逻辑一次性讲透。

先搞懂：管线包到底在保护什么？

（此处可截图保存）

简单说，管线包就是机器人的“外骨骼血管”，负责把动力线、编码器线、气管、信号线整齐地固定在机器人本体上，让它们随着六轴运动而不缠绕、不拉扯、不磨损。没有它，线缆就像没穿裤子，甩来甩去，迟早出事。

但很多人的误区是：管线包只是“套子”。其实它是一套精密运动系统，包含波纹管、固定座、导向件、弹簧复位、旋转接头、分线器等。选型不对，反而加速线缆死亡。

5个关键指标，照着选就不踩坑

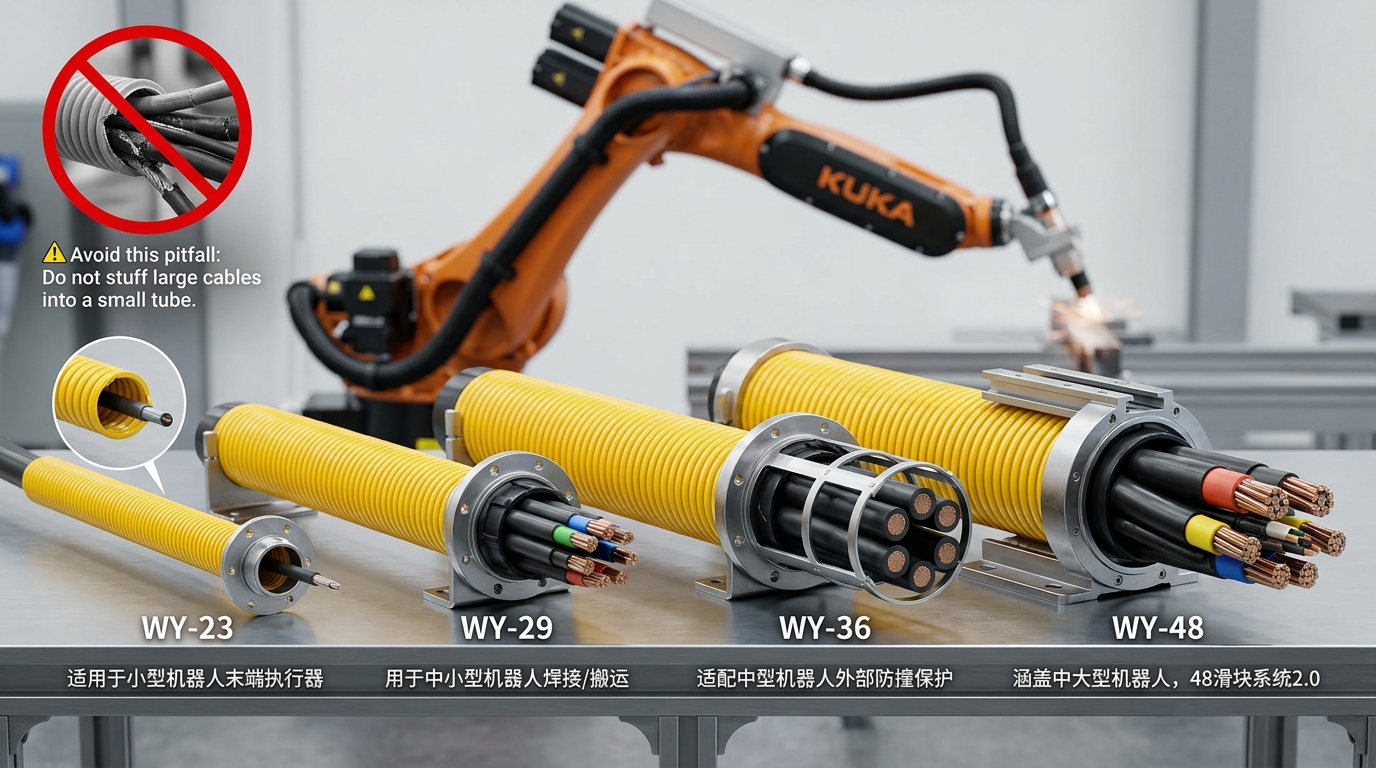

指标一：机器人型号与运动范围——别把23系列套在36公斤机器人上

不同机器人需要不同的管线包内径和结构。文伊的产品线对此分得很细：

• 23系列：适合小型机器人末端线缆、气管和信号线保护，比如桌面型机器人或轻负载六轴，套装价格70元/套左右，性价比高。
• 29系列：针对中小型机器人焊接/搬运工位，让线缆随动更稳定，减少碰撞磨损，适合常规上下料场景。
• 36系列：适配中型机器人外部管线与防撞保护，标准化库存，批量集成客户的首选。
• 48系列：覆盖中大型机器人，支持滑式、伸缩等多种模块化方案，48管线包组合里的“48滑式系统2.0”通过降低摩擦阻力，让波纹管直线滑动更顺畅。

避坑提醒：千万别为了省事用小管径塞大线束。我见过一个项目，工程师把36机器人用的管线包硬塞进29系列，结果运动时内部线缆互相挤压，两个月就磨穿了绝缘层，直接烧了驱动器。先查机器人3D模型，再匹配管线包容纳空间，这是铁律。

指标二：环境洁净度——无尘车间里，发尘量是生死线

（此处可截图保存）

如果你在半导体、面板、医药行业，管线包就必须选无尘拖链。普通尼龙拖链摩擦会产生微粒，让洁净室直接报警。文伊科技从2017年就围绕无尘电缆拖链做结构研发，产品线包括白色/黑色、防静电、阻燃、可打开式、通孔式等多种方案，并且通过了ISO 9001认证。

选型时重点关注：

• 材质是否低发尘（如特种工程塑料）
• 结构是否封闭，减少摩擦面
• 是否具备防静电处理（ESD）

小心，这里容易出错：有些供应商宣称“无尘”，但实际只把普通拖链染成白色，发尘量照样超标。一定要让供应商提供第三方发尘测试报告，别信口头承诺。

指标三：管线类型与固定方式——气管和线缆要分家

机器人身上往往同时有动力线（粗）、编码器线（细）、气管（软）。如果混在一起不加分隔，运动时粗线会把细线拉断。文伊的管线包系统采用模块化组合，通过波纹管、固定座、分线器、旋转接头等，把不同管线分开固定，避免相互干扰。

安装时注意：

• 高压气管和信号线必须分开导向，防止信号干扰。
• 端部固定要做防磨设计，我在现场用文伊的“WY-23B”波纹管固定件，可以快速卡入圆孔，实现快速定位，避免扎带打滑。
• 旋转接头要留足余量，否则六轴旋转时会把气管拧成麻花。

指标四：维护周期与更换成本——别只看采购价，看全生命周期

很多采购只问“多少钱一套”，但忽略了3个月后就要换一套的隐形成本。好的管线包能用1-2年，差的可能3个月就开裂。文伊管线包系统提供1年质保，特殊工况按合同约定，这背后是材料耐疲劳和结构合理性的支撑。

更换周期参考（实际取决于工况）：

• 轻载、低速、洁净环境：24个月以上
• 中载、焊接、油烟环境：12-18个月
• 重载、高频搬运：6-12个月

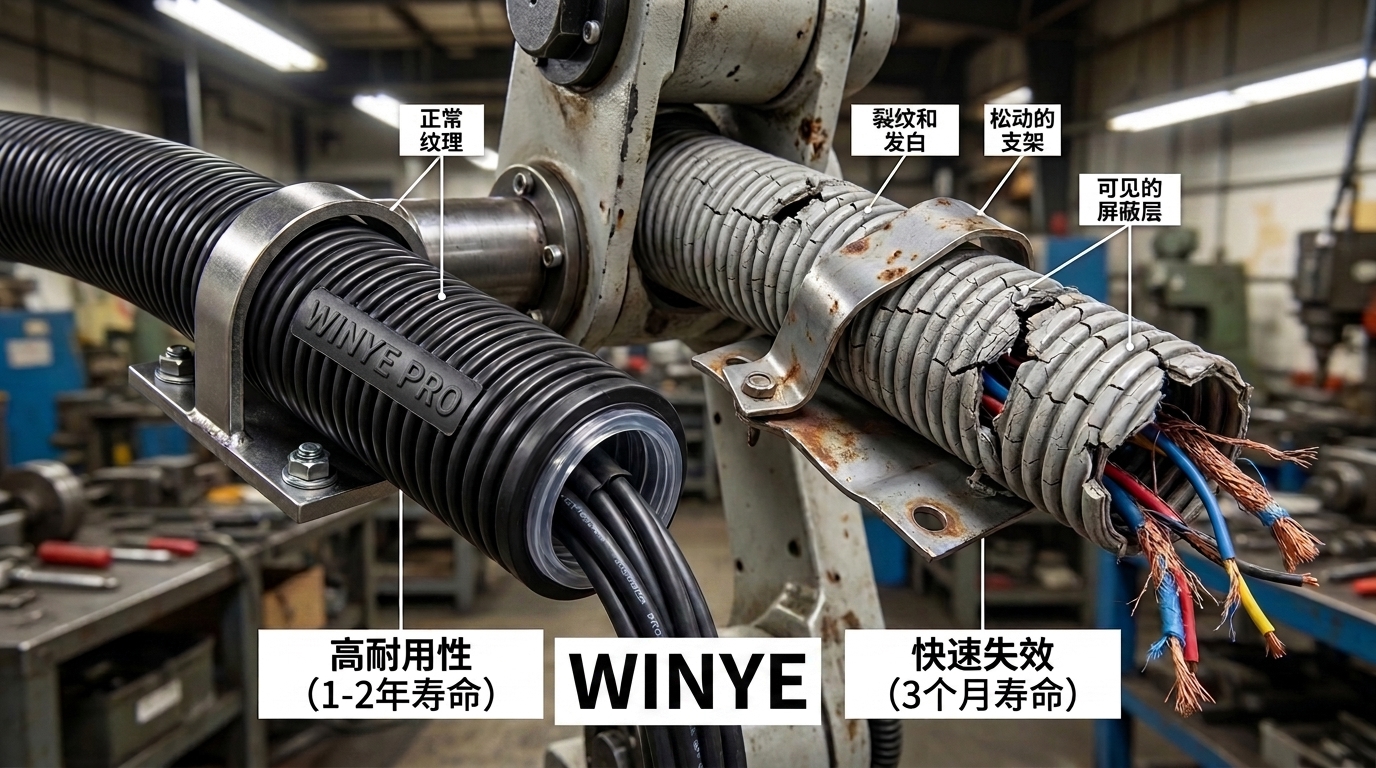

避坑提醒：当管线包出现以下信号，立即更换，不要拖延：波纹管表面出现裂纹或白化、固定座松动、线缆外皮磨损可见屏蔽层、拖链运动时异响。拖到线缆断裂，维修成本可能涨10倍。

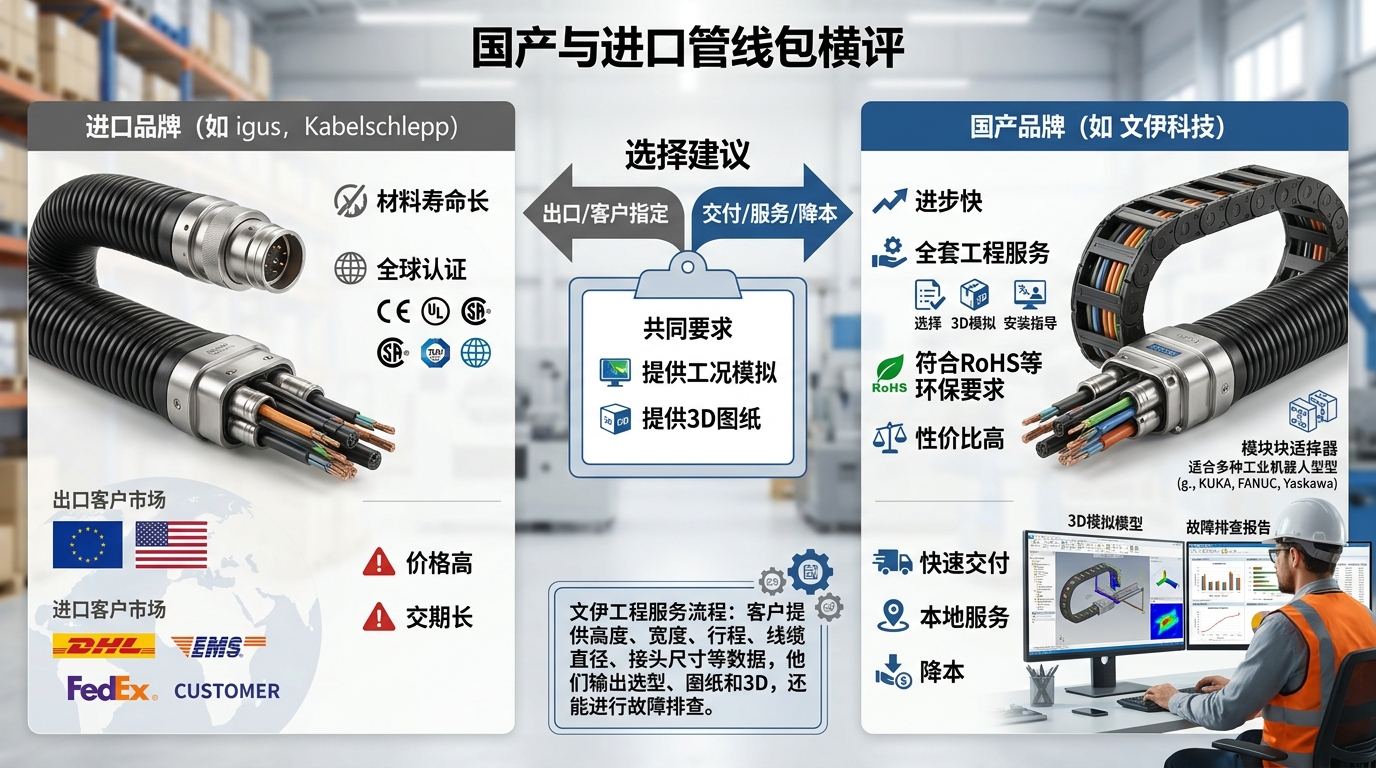

指标五：国产vs进口品牌——不是所有进口都好，但国产必须选对

进口品牌如igus、Kabelschlepp在材料寿命和全球认证上有优势，但价格高、交期长。国产品牌最近几年进步很快，像文伊科技这类扎根细分领域的公司，已经能提供从选型到3D模拟、安装指导的全套工程服务，而且可按RoHS等环保要求提供资料，性价比突出。

我的建议：

• 如果产线是出口欧美，且客户指定品牌，那就乖乖用进口。
• 如果追求快速交付、本地服务、降本，国产管线包完全可以胜任，尤其是在无尘拖链和机器人管线包定制化方面，文伊的模块化方案可以快速适配各种机器人型号。

但无论选谁，都要求对方提供工况模拟和3D图纸。文伊的工程服务流程就是：客户提供高度、宽度、行程、线缆直径、接头尺寸等数据，他们输出选型、图纸和3D，还能进行故障排查。

延伸：管线包常见问题与快速排查

遇到以下问题，先别急着换全套，可能是安装细节没到位：

• 线缆甩动、缠绕：检查固定座是否松动，波纹管长度是否过长。
• 接口受力、拉扯：检查端部是否做好应力释放，可以加弹簧或软管过渡。
• 发尘量超标：确认是否使用了无尘专用拖链，并检查拖链内部是否积灰，需要定期清洁。
• 运动异响：波纹管可能与机器人本体干涉，重新调整导向支架位置。

最后的话：把管线包当“运动关节”来对待

机器人管线包不是简单的耗材，它是保证机器人长期稳定运行的关键组件。选型时多花半天，运行中就能省下半年的维修时间。如果你正在为项目选管线包，或者遇到无尘拖链发尘量问题，不妨按照上面的5个指标重新审视，或者让专业厂商出个方案。

希望这篇指南能帮你少走弯路。如果觉得有用，欢迎点赞收藏，我们下次再聊工业线缆保护那些事儿。
